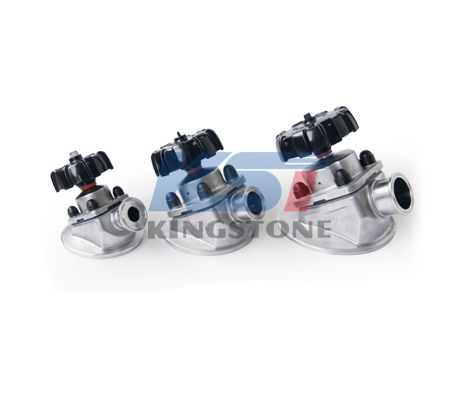

罐底隔膜閥 KST221 技術參數：
工作壓力：0-10bar ；
工作溫度：-40~150℃ ；
驅動機構：手動控制 ；
密封材質：EPDM,EPDM+TFM ；
閥體設計：直通閥體設計；
閥體材質：316L（鑄造，EN1.4409 CF3M）；
接口尺寸：DN20/DN50 ；
接口方式：KST221-1：焊式、KST221-2焊卡式、 KST221-3:卡式 ；
表面處理：外表面Ra≤0.5μm（SF1）， 內表面Ra≤0.375μm（SF4） ；
接口標準：ISO,DIN,ASME BPE.3A,BS。
| SIZE | D | D1 | H | A |
| DN15 | 15.8 | 50.5 | 25 | 118 |
| DN20 | 18.1 | 50.5 | 32 | 118 |
| DN25 | 22.1 | 50.5 | 32 | 118 |
| DN32 | 28.5 | 50.5 | 36 | 145 |
| DN40 | 34.8 | 50.5 | 36 | 145 |
| DN50 | 47.5 | 64 | 38 | 185 |
罐底隔膜閥 KST221 驅動器：
類型：KST-PC220 ；
尺寸：DN20-DN80 ；
主要材質：不銹鋼閥帽、支座、閥桿、PC手輪 ；
狀態顯示：手動開關狀態顯示如圖。
| SIZE | DN20 | DN25 | DN40 | DN50 |
| open | 11 | 14 | 22 | 28 |
| close | 1 | 1 | 1 | 1 |
